Калибровка датчика уклона MOBA
Опубликовано: 12.08.2026
После ремонта проводки или замены кабеля датчик уклона может формально работать, но система начинает держать уклон чуть выше или ниже прежнего. Это не обязательно означает неисправность: иногда изменилось положение кронштейна, разъём снимали вместе с креплением или нулевая точка была потеряна при обслуживании.
Калибровку лучше воспринимать не как «нажатие кнопки», а как проверку всей цепочки от механической базы до показаний на пульте. Для идентификации компонента удобно свериться в карточке датчика MOBA и убедиться, что процедура выполняется для нужного датчика.
Подготовить механическую базу

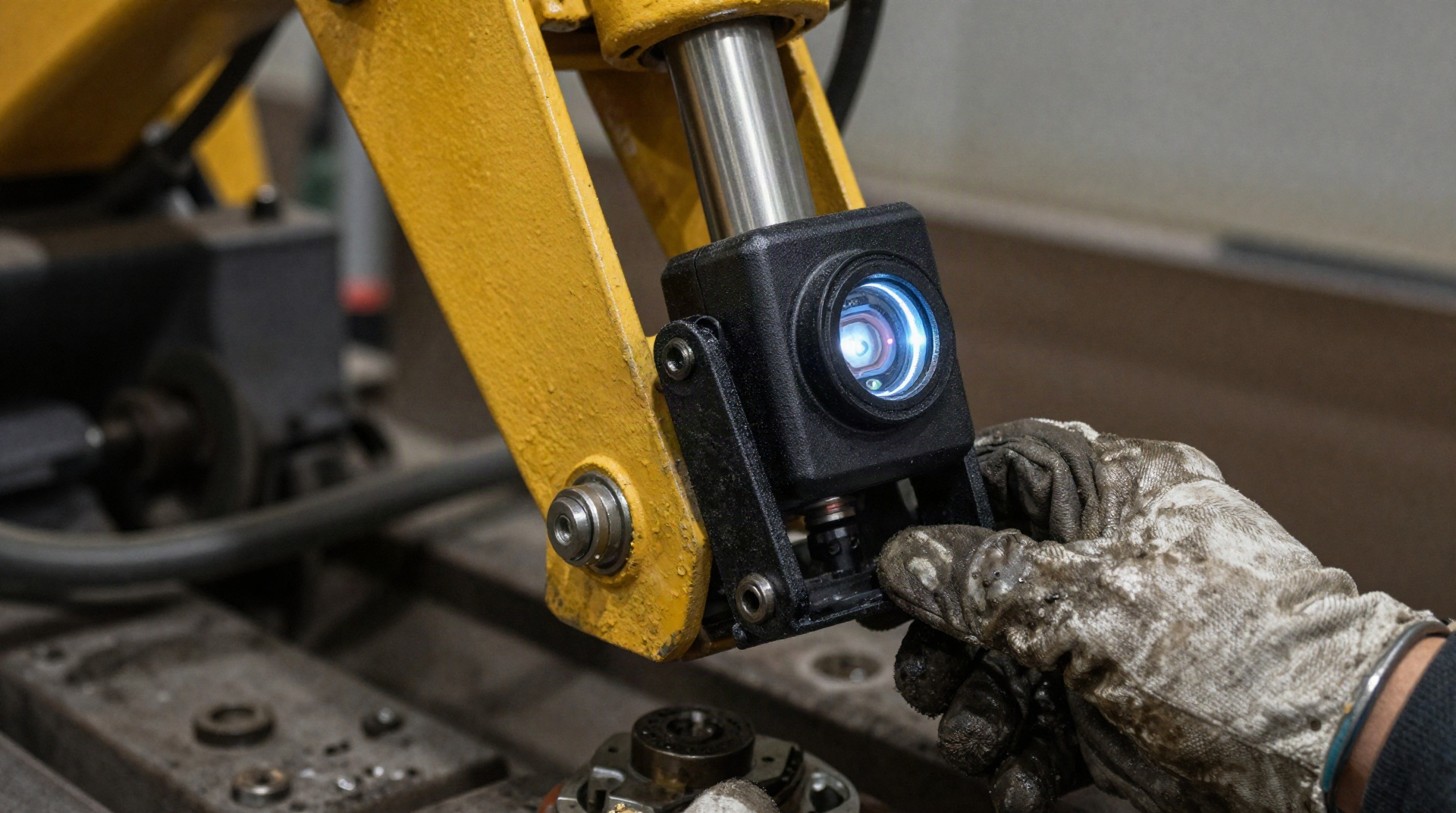

Перед настройкой очищают место установки и убеждаются, что кронштейн не погнут. Если датчик стоит на детали, которая сама имеет люфт, калибровка будет бессмысленной: ноль меняется вместе с положением крепления. Контрольную поверхность выставляют по независимому уровню, а не по показанию той же системы, которую пытаются настроить.
Крепёж сначала затягивают без перекоса. После окончательной фиксации положение проверяют ещё раз — тонкий кронштейн способен немного уйти при затяжке болтов.
Проверить кабель после ремонта
Новый или восстановленный кабель осматривают не только на целостность. Важно, чтобы разъём был защёлкнут полностью, уплотнение не завернулось, а жгут не натягивался при движении рабочих органов. Если после ремонта проводка проложена иначе, она может получать нагрузку в крайнем положении и периодически терять контакт.
Питание проверяют на подключённом датчике. Затем несколько раз шевелят жгут в безопасных местах и следят, не меняется ли показание. Такой простой тест часто выявляет контактную неисправность быстрее, чем повторная калибровка.
Как выставлять ноль
Машину ставят на стабильное основание, рабочий орган переводят в контрольное положение, а механическую базу проверяют внешним измерительным инструментом. Только после этого системе задают нулевое значение. Если порядок обратный, электронный ноль просто запоминает механическую ошибку.
После записи нуля датчик плавно отклоняют в одну сторону и возвращают обратно, затем повторяют в противоположную. Показание должно меняться без скачков и возвращаться к исходной точке. Если возврат каждый раз отличается, прежде чем менять датчик, повторно проверяют крепление и разъём.
Контроль под нагрузкой
Статическая калибровка — только половина работы. На пробном проходе следят, как система корректирует положение при небольших и плавных изменениях. Слишком резкие движения могут быть связаны не с датчиком, а с настройкой чувствительности или гидравлической частью исполнительного механизма.
Полезно записать, в каком положении появился первый стабильный результат. Если после ремонта снова придётся разбирать кабель или кронштейн, эта отметка ускорит следующую настройку.
Признаки, что калибровка не решила проблему
- нулевая точка уходит сразу после фиксации;
- показания меняются при шевелении жгута;
- одна сторона диапазона отрабатывает нормально, другая — рывками;
- датчик реагирует на вибрацию при неподвижной машине;
- после повторной механической проверки ошибка остаётся одинаковой.
Калибровка после замены только разъёма
Если менялся не весь кабель, а только повреждённый разъём, сначала проверяют качество соединения и распиновку. Ошибка в контактах способна дать правдоподобное, но неверное значение. В таком случае повторная установка нуля лишь закрепит неправильный сигнал.
Полезно сравнить показание до и после лёгкого механического перемещения датчика на заранее известный угол. Если изменение логичное и повторяемое, можно переходить к окончательной нулевой установке. Если цифры меняются хаотично, калибровать рано.
После успешной калибровки имеет смысл сохранить контрольное положение и дату настройки в журнале обслуживания. Это не бюрократия: при следующем ремонте кабеля или кронштейна механик будет понимать, с какой точки начиналась исправная работа и как быстро ушёл ноль.
Если после нескольких циклов работы нулевая точка остаётся стабильной, калибровку можно считать подтверждённой. Если же значение постепенно уходит, лучше искать механический люфт или нестабильный контакт, а не многократно записывать новый ноль.
В такой ситуации калибровку прекращают и возвращаются к диагностике кабеля, питания и самого сенсора. Настройка исправляет нулевую привязку, но не лечит плохой контакт или внутреннее повреждение датчика.
Калибровка начинается с причины вмешательства
Если датчик не снимали и кронштейн не менялся, а проблема появилась после ремонта проводки, логично сначала проверить электрическую цепь. Если датчик демонтировали или заменили крепление, больше внимания уделяют механической базе и исходному положению. Причина ремонта подсказывает, с какого участка цепочки начинать.
Не смешивайте «ноль» и рабочий уклон
Нулевая точка — это исходная привязка системы. Рабочее задание уклона оператор задаёт отдельно в соответствии с технологией укладки. Попытка компенсировать неверную установку датчика постоянной поправкой в рабочем задании затрудняет дальнейшую диагностику и делает результат зависимым от конкретного оператора.
Проверяйте повторяемость
После настройки полезно несколько раз вернуть механизм к одной и той же контрольной позиции и посмотреть, повторяется ли показание. Если значение каждый раз заметно меняется, нужно искать люфт, нестабильное крепление, проблему сигнала или другой источник, а не просто снова записывать «ноль».
Что делать при расхождении сторон
На укладчике ошибка может быть заметна только с одной стороны. Сравните датчики, кабели и исполнительные цепи симметричных каналов, если конструкция позволяет такое сравнение и оно предусмотрено сервисной логикой. Сам факт различия между сторонами помогает локализовать неисправность.
Когда настройка требует повторной проверки
Если после калибровки менялись кронштейн, кабель или сам датчик, функциональную проверку повторяют. Причина проста: любой из этих элементов влияет на цепочку измерения. Само сохранённое значение в контроллере не доказывает, что физическая база осталась прежней.
